Siłownik okrągły ISO6432 DT-TGL TEKMA
(0)
Dodaj opinię
Opis produktu
Opis produktu
Siłownik okrągły DT-TGL-2-16-005
Dane techniczne:
- średnica 16; 20; 25mm
- skok od 5mm do 500mm
- ciśnienie robocze 1-10bar
- prędkość ruchu 10 - 1000 mm/sek
- zakres temp. 0 - 80C
- jednostronne tłoczysko
- podwójnego działania
- amortyzacja mechaniczna
Możliwość wykonania dowolnego skoku na zamówienie

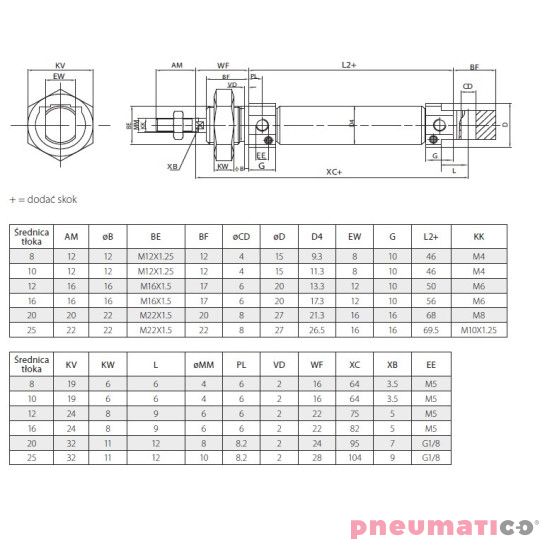

W tabeli podstawowe parametry siłowników.
______________________________________
Seria TGL:
Ø 8 - 10 (z amortyzacją mechaniczną)
Ø 10 - 12 - 16 - 20 - 25 (z magnesem i amortyzacją mechaniczną)
Metoda połączenia głowic (przedniej i tylnej) z tuleją cylindryczną zapewnia doskonałą współosiowość tych elementów. Ponieważ siłowniki serii TGL mogą pracować z wysokimi prędkościami, aby zredukować obciążenia dynamiczne i hałas wprowadzono specjalny, sprężysty pierścień amortyzujący.
PARAMETRY OGÓLNE
Rodzaj konstrukcji głowice gwintowane, zagniecione.
Materiały:
- głowice - aluminium
- rura cylindryczna - stal nierdzewna
- tłoczysko - stal chromowana,
- uszczelki - poliuretan
Uchwyty montażowe nakrętki, kołnierze, łapy, uchwyty wahliwe
Zakres skoków:
- Ø 8 ÷ Ø 10: do 250 mm
- Ø 12: do 300 mm
- Ø 16: do 400 mm
- Ø 20 ÷ Ø 25: do 800 mm
DANE PNEUMATYCZNE
Czynnik powietrze filtrowane, bez smarowania*
*Jeśli prowadzone jest smarowanie powietrza, zalecany jest olej ISO VG32 (raz rozpoczęty proces smarowania musi
być kontynuowany do końca eksploatacji)
Kody siłowników:
| średnica tłoka (mm) | |||
| skok siłownika (mm) | 16 | 20 | 25 |
| 5 | DT-TGL-2-16-005 | - | - |
| 10 | DT-TGL-2-16-010 | DT-TGL-2-20-010 | DT-TGL-2-25-010 |
| 15 | DT-TGL-2-16-015 | - | - |
| 20 | DT-TGL-2-16-020 | DT-TGL-2-20-020 | DT-TGL-2-25-020 |
| 25 | DT-TGL-2-16-025 | - | - |
| 30 | DT-TGL-2-16-030 | - | DT-TGL-2-25-030 |
| 35 | DT-TGL-2-16-035 | - | - |
| 40 | DT-TGL-2-16-040 | DT-TGL-2-20-040 | DT-TGL-2-25-040 |
| 45 | DT-TGL-2-16-045 | - | - |
| 50 | DT-TGL-2-16-050 | - | DT-TGL-2-25-050 |
| 55 | DT-TGL-2-16-055 | - | - |
| 60 | DT-TGL-2-16-060 | DT-TGL-2-20-060 | - |
| 65 | DT-TGL-2-16-065 | - | - |
| 70 | DT-TGL-2-16-070 | - | DT-TGL-2-25-070 |
| 75 | DT-TGL-2-16-075 | - | - |
| 80 | DT-TGL-2-16-080 | DT-TGL-2-20-080 | - |
| 85 | DT-TGL-2-16-085 | - | - |
| 90 | DT-TGL-2-16-090 | - | DT-TGL-2-25-090 |
| 95 | DT-TGL-2-16-095 | - | - |
| 100 | DT-TGL-2-16-100 | DT-TGL-2-20-100 | DT-TGL-2-25-100 |
| 110 | DT-TGL-2-16-110 | - | - |
| 115 | DT-TGL-2-16-115 | - | - |
| 120 | DT-TGL-2-16-120 | DT-TGL-2-20-120 | DT-TGL-2-25-120 |
| 125 | DT-TGL-2-16-125 | - | - |
| 130 | DT-TGL-2-16-130 | - | DT-TGL-2-25-130 |
| 135 | DT-TGL-2-16-135 | - | - |
| 140 | DT-TGL-2-16-140 | - | - |
| 145 | DT-TGL-2-16-145 | - | - |
| 150 | DT-TGL-2-16-150 | DT-TGL-2-20-150 | DT-TGL-2-25-150 |
| 155 | DT-TGL-2-16-155 | - | - |
| 160 | DT-TGL-2-16-160 | - | - |
| 165 | DT-TGL-2-16-165 | - | - |
| 170 | DT-TGL-2-16-170 | - | - |
| 180 | - | DT-TGL-2-20-180 | DT-TGL-2-25-180 |
| 190 | DT-TGL-2-16-190 | - | - |
| 200 | DT-TGL-2-16-200 | DT-TGL-2-20-200 | DT-TGL-2-25-200 |
| 210 | DT-TGL-2-16-210 | - | - |
| 230 | - | DT-TGL-2-20-230 | DT-TGL-2-25-230 |
| 250 | DT-TGL-2-16-250 | DT-TGL-2-20-250 | DT-TGL-2-25-250 |
| 260 | DT-TGL-2-16-260 | - | - |
| 270 | DT-TGL-2-16-270 | - | - |
| 280 | DT-TGL-2-16-280 | DT-TGL-2-20-280 | DT-TGL-2-25-280 |
| 300 | DT-TGL-2-16-300 | DT-TGL-2-20-300 | DT-TGL-2-25-300 |
| 320 | - | DT-TGL-2-20-320 | - |
| 350 | - | - | DT-TGL-2-25-350 |
| 360 | - | DT-TGL-2-20-360 | - |
| 400 | - | DT-TGL-2-20-400 | DT-TGL-2-25-400 |
| 450 | - | DT-TGL-2-20-450 | DT-TGL-2-25-450 |
| 500 | - | DT-TGL-2-20-500 | DT-TGL-2-25-500 |
| 550 | - | - | DT-TGL-2-25-550 |
| 600 | - | - | DT-TGL-2-25-600 |
