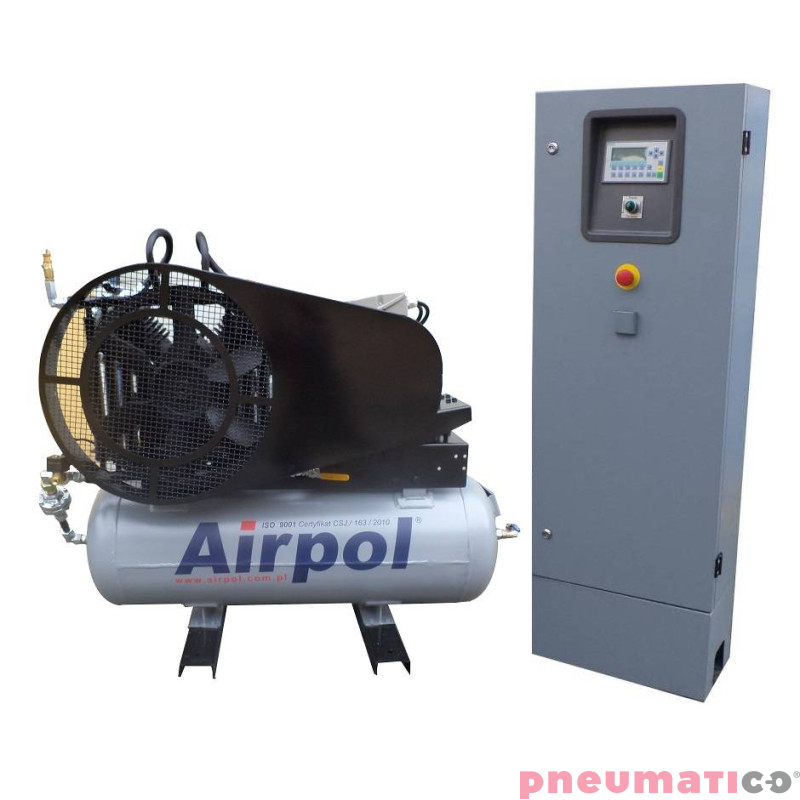

Doprężacz tłokowy AIRPOL ADP 7

Doprężacz tłokowy AIRPOL ADP 7

Doprężacze tłokowe służą do sprężania powietrza podawanego ze sprężarki śrubowej od 0,7 MPa do ciśnienia maksymalnego w zakresie 2,5 ÷ 4,0 MPa.

Są to niskoobrotowe, jednostopniowe, dwucylindrowe sprężarki o układzie cylindrów V, chłodzone powietrzem. Urządzenia te są praktycznie bezobsługowe, cechuje je pełna automatyka pracy w tym zabezpieczenie przed brakiem lub zanikiem smarowania. Przystosowane są do dużego obciążenia i ciągłej pracy.

Sterownik doprężaczy tłokowych przystosowany do pracy w trybie lokalnym lub zdalnym wyposażony jest w jednostkę centralną PLC oraz panel operatorski służący do monitorowania pracy urządzenia oraz wprowadzania nastaw parametrów.Realizuje przede wszystkim zadania takie jak: kontrola zasilania, zabezpieczenie przez przeciążeniem silnika, kontrola ciśnienia oleju, kontrola ciśnienia ssania, zabezpieczenie przed zbyt wysokim ciśnieniem powietrza, załączanie i wyłączanie doprężacza, sterowanie pracą elektrozaworów, pomiar ciśnienia powietrza.

Dane techniczne:

• Nadciśnienie tłoczenia: 3.0 MPa
• Nadciśnienie ssania: 1.0 MPa
• Wydajność: 130 m³/h
• Wydajność: 2.17 m³/min
• Wymiary gabarytowe (dł.x szer.x wys.): 1550 x 600 x 1240 mm
• Wymiary gabarytowe skrzynki sterowniczej (dł.x szer.x wys.): 500 x 266 x 1500 mm
• Przyłącze ssania: G 3/4"
• Przyłącze tłoczenia: G 1/2"
• Masa: 320 kg
• Pojemność zbiornika: 150 l
• Temperatura otoczenia: +5 ÷ +40 °C
• Temperatura sprężonego powietrza: około 20°C powyżej temperatury otoczenia
• Poziom dźwięku: 82 db(A)
• Ilość cylindrów / stopni: 2/1
• Prędkość obrotowa sprężarki: 900 obr/min
• Znamionowa moc silnika: 7.5 kW
• Zasilanie: 400 V/ph/Hz
• Zalecany przekrój przewodu zasilającego: 4x4 mm2
• Zabezpieczenie: 25 A
