Zszywacz do łączenia ram U400S (Minigraf 44) Alfamacchine

Zszywacz do łączenia ram U400S (Minigraf 44) Alfamacchine

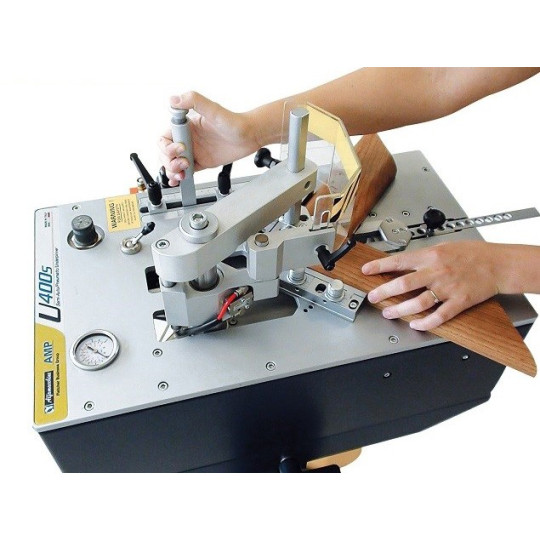

Półautomatyczny, wolnostojący zszywacz U-400S został zaprojektowany z myślą do stosowania ich w średnich rozmiarów zakładach ramiarskich. Cechuje go przede wszystkim łatwość obsługi i możliwość łączenia dużych ram i listew nawet z twardego drewna o szerokości i wysokości do 80 mm. Urządzenie dostarczane jest ze stojakiem z możliwością regulacji kąta nachylenia. Zszywacz wyposażony jest w trzystopniowy pneumatyczny pedał, który aktywuje poziomy i pionowy zacisk, który zabezpiecza ramkę podczas procesu łączenia. Zszywacz można obsługiwać zarówno od przodu jaki od tyłu.

Dane techniczne:

• Wysokość listwy: 5 - 80 mm
• Szerokość zszywanej listwy: 6 - 80 mm
• Maksymalna odległość pomiędzy zszywkami: 120 mm
• Pojemność magazynka: 220 zszywek
• Standardowo stosowane zszywki: 3, 5, 7, 10, 12, 15 mm
• Szerokość zszywki: 11 mm
• Ciśnienie sprężonego powietrza: 4-6 bar
• Zużycie powietrza: 3 Nl przy 5 bar
• Waga: 90 kg
• Wymiary zewnętrzne: 600 x 560 x 1350 mm
• różne pozycje zatrzymania zszywek
• urządzenie przeznaczone do zszywek typu V

Wyposażenie:

• Głowica do zszywek 7 mm
• Głowica do zszywek 10 mm
• Głowica do zszywek 12 mm
• Pojedynczy pionowy pozytywny zacisk mocowania
• Pojedyncza metalowa płytka dociskowa
• Podstawa magnetyczna do systemu mocowania
• Niebieska podkładka gumowa
• Żółta gumowa podkładka
• Czarna gumowa podkładka
• Okrągła podkładka dociskowa - filc
• Regulowany płot - 3 gałki
• Zacisk poziomy z przodu
• Klucz imbusowy 4 mm
• Klucz imbusowy 5 mm
• Klucz imbusowy 6 mm
• Niwelatory podstawy maszyny
• Podstawa stojąca
• Instrukcja obsługi maszyny

Zalety:

• Uchwyty o szerokości do 80 mm
• Ramię kontrolowane przez operatora pozwala dokładnie ustawić głowicę zszywacza by umieścić zszywkę typu V w dowolnym miejscu wzdłuż połączenia ramy
• Wykorzystuje zarówno pionową, jak i poziomą metodę mocowania
• Regulowana wysokość stołu roboczego dla wygody i ergonomii pracy operatora
• Łatwa regulacja nachylenia stołu
• Możliwość pracy do tyłu lub z przodu maszyny
• Zgodność z normami CE
• Dwustopniowy spust ręczny do zaciskania ramy przed dalszym dociskaniem w celu wstrzelenia zszywki
• Możliwość szybkiej zmiany podkładki dociskowej

Opcjonalnie:

• Zestaw skrzydełek przedłużających
• Podstawa magnetyczna do montażu zacisku
• Pojedyncza metalowa płyta dociskowa
• Magnetyczny - jednoczęściowa płyta dociskowa

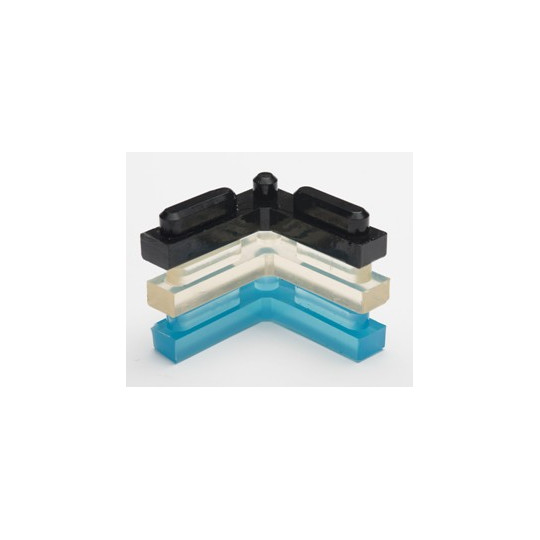

• Niebieska podkładka gumowa zastępująca (zalecana dla drewna miękkiego)
• Żółta podkładka gumowa zastępująca (zalecana dla średniej twardości drewna)
• Czarna gumowa podkładka wymienna (zalecana dla drewna twardego)
• Pojedynczy zacisk pionowy z dodatnim położeniem

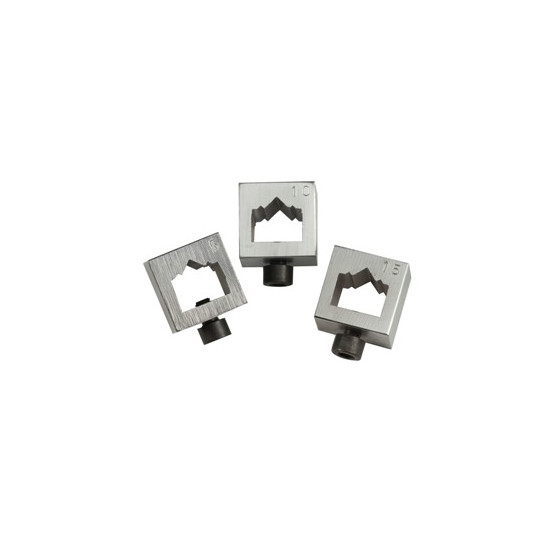

• Głowica do zszywek - 3 mm
• Głowica do zszywek - 5 mm
• Głowica do zszywek - 7 mm
• Głowica do zszywek - 10 mm
• Głowica do zszywek - 12 mm
• Głowica do zszywek - 15 mm
