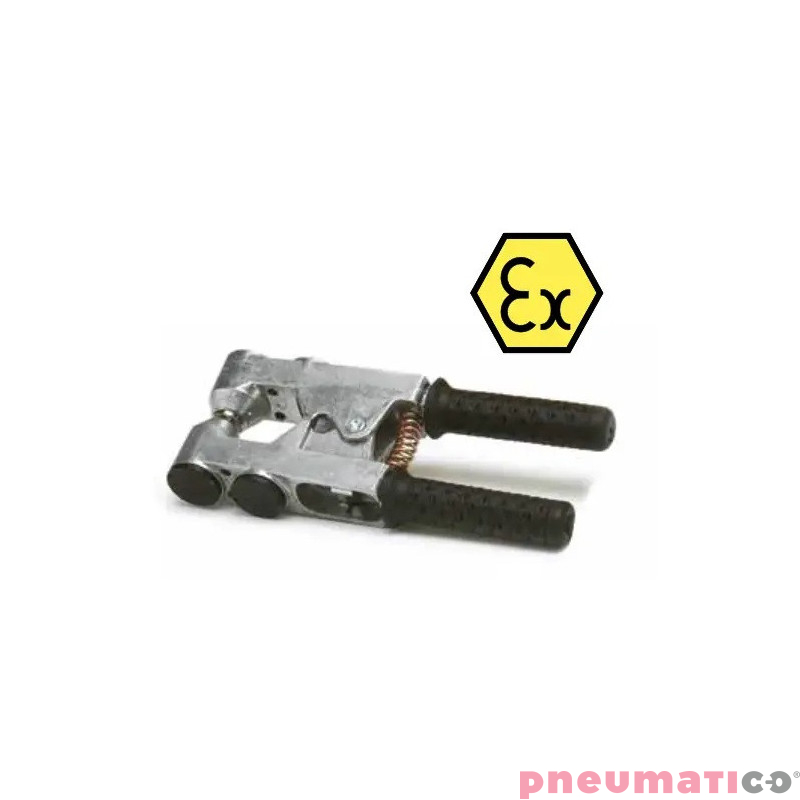

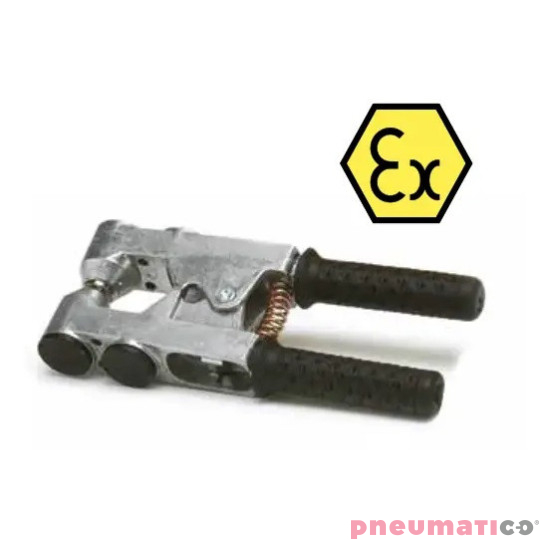

Zacisk przeciwwybuchowy uziemiający 1x6mm² ZECA ATEX 723/14,5

Zacisk przeciwwybuchowy uziemiający 1x6mm² ZECA ATEX 723/14,5

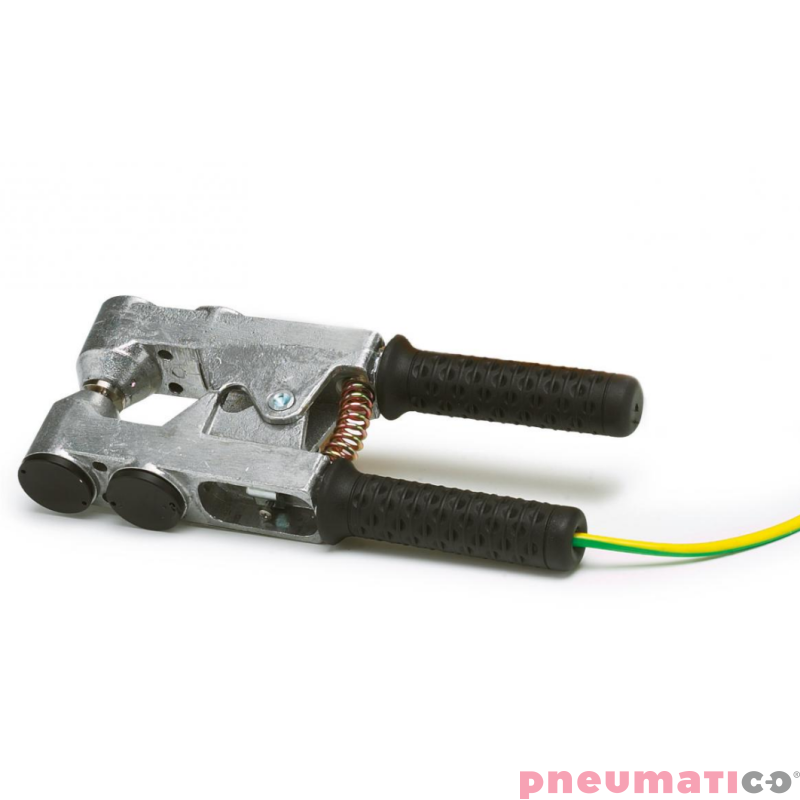

Certyfikowany przeciwwybuchowy zacisk ATEX, zgodny z wymogami dla atmosfer grupy IIC (gazy i pyły łatwopalne). Zacisk ten razem z przewodem PVC o przekroju 1x6 mm² o długości 14,5 metra, umożliwiają skuteczne odprowadzanie ładunków elektrostatycznych, minimalizując ryzyko zapłonu mieszanin gazowo-pyłowych i gwarantują bezpieczne połączenie uziemiające w strefach zagrożonych wybuchem, zgodnie z normami ATEX dla stref 1 i 2.

Dane techniczne zacisku:

• liczba przewodów: 1x
• przekrój: 6 mm2
• długość kabla: 14,5 m
• typ kabla: H05 V-F
• tryb ochrony: II 2 G Ex d IIC T6 Gb / II 2 D Ex tb IIIC T85 ° C Db
• zgodny z normami: EN IEC 60079-0:2018 – EN 60079-1:2014 – EN 60073-31:2014
• atest: Certyfikat CESI 03 ATEX 101 X /04
• zgodny z dyrektywą: ATEX 2014/34/UE
• napięcie izolacji: 3 KV
• prąd znamionowy: 10 A
• waga: 0,65 kg
• otwór: 3 - 20 mm
• wymiary: 250 x 110 x 35 mm
• stopień ochrony: IP65
• temperatura otoczenia: -20°C / + 55°C
• wyposażony w system zabezpieczający przed ponownym otwarciem
• niezawodny, wytrzymały, łatwy w obsłudze i użytkowaniu

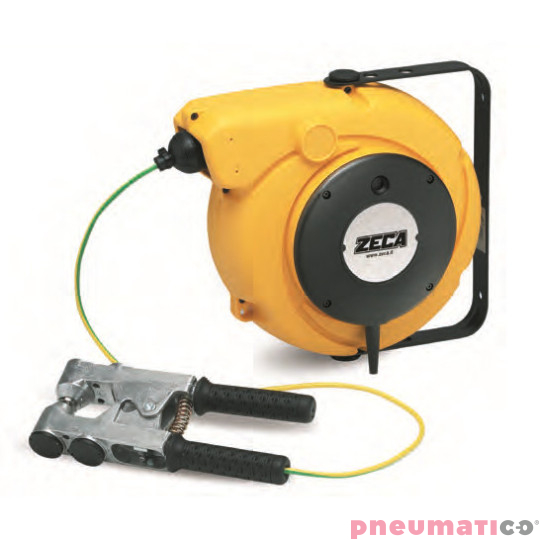

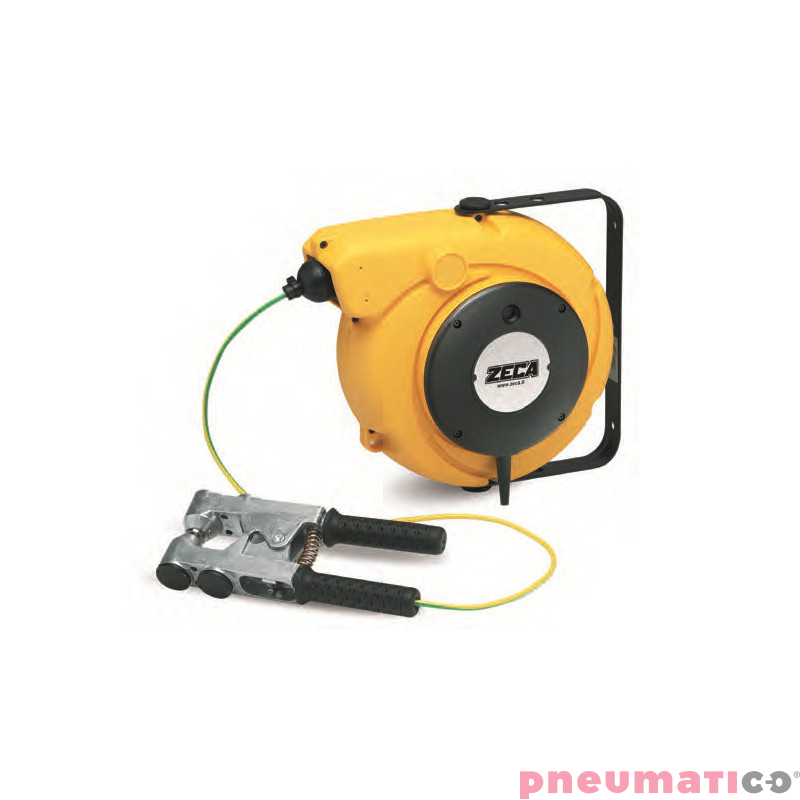

Zastosowanie zwijaczy - zwijarek uziemiających:

• Magazyny: Stosowane w miejscach, gdzie konieczne jest zabezpieczenie przed wyładowaniami elektrostatycznymi przy przeładunku łatwopalnych materiałów. Zwijadło uziemiające pozwala na zachowanie ciągłości uziemienia w trakcie całego procesu logistycznego. Jest niezbędne dla zachowania norm BHP w strefach zagrożonych wybuchem.
• Rafinerie i przemysł chemiczny: Chroni przed iskrzeniem i wyładowaniami elektrostatycznymi podczas przepompowywania cieczy łatwopalnych. Dzięki solidnej konstrukcji i odporności materiałów na chemikalia zapewnia długą żywotność. Ułatwia obsługę i poprawia bezpieczeństwo w strefach EX.
• Transport zbiornikowy i przemysł morski: Umożliwia skuteczne uziemienie cystern paliwowych, kontenerów chemicznych oraz zbiorników przewożonych drogą morską. Zwijadło pracuje niezawodnie nawet w trudnych warunkach atmosferycznych. Umożliwia szybkie podłączenie i bezpieczne odłączenie przewodu.

Zwijadła uziemiające lub urządzenia do uziemienia są używane w miejscach, gdzie konieczne jest zapewnienie bezpiecznego uziemienia urządzeń elektrycznych lub systemów, aby zminimalizować ryzyko porażenia prądem elektrycznym, uszkodzeń sprzętu i uniknąć wyładowań elektrostatycznych.

1. Przemysł elektryczny: W zakładach produkcyjnych, elektrowniach, stacjach transformatorowych i innych miejscach, gdzie występują duże ilości energii elektrycznej, zwijadła uziemiające są stosowane do uziemienia urządzeń, maszyn, a także do bezpiecznego rozładowywania ładunków elektrostatycznych.
2. Przemysł chemiczny: W obszarach, gdzie istnieje ryzyko wystąpienia elektrostatyki i potencjalne zagrożenie dla bezpieczeństwa podczas procesów chemicznych, zwijadła uziemiające są używane do uziemienia zbiorników, rur, pomp i innych urządzeń.
3. Laboratoria elektroniczne: W laboratoriach, gdzie pracuje się z delikatnymi urządzeniami elektronicznymi, zwijadła uziemiające są stosowane do kontrolowanego uziemiania sprzętu i eliminowania ryzyka uszkodzeń spowodowanych elektrostatyką.
4. Gospodarstwa przemysłowe: W zakładach przemysłowych, takich jak gospodarstwa mleczne, browary czy zakłady spożywcze, zwijadła uziemiające mogą być używane do zapobiegania wyładowaniom elektrostatycznym podczas procesów produkcji i pakowania.
5. Laboratoria chemiczne: W laboratoriach chemicznych, gdzie manipuluje się substancjami chemicznymi i istnieje ryzyko elektrostatyczne, zwijadła uziemiające są stosowane do bezpiecznego uziemiania sprzętu i zapobiegania niebezpiecznym iskrzeniom.
6. Transport i rafinerie: W branżach związanych z transportem paliw, takich jak rafinerie ropy naftowej, zwijadła uziemiające są używane do uziemienia cystern, przewodów i innych urządzeń, aby uniknąć niebezpieczeństwa iskier i wybuchów.
7. Laboratoria badawcze: W laboratoriach badawczych, gdzie pracuje się z precyzyjnymi instrumentami, zwijadła uziemiające są używane do uziemiania stołów roboczych, komputerów i innych urządzeń elektrycznych.
8. Obiekty wojskowe: W obszarach wojskowych, gdzie bezpieczeństwo elektryczne jest kluczowe, zwijadła uziemiające są stosowane do uziemiania sprzętu komunikacyjnego, generatorów i innych urządzeń.

Zwijadła uziemiające są kluczowym elementem w zapewnianiu bezpieczeństwa elektrycznego w różnych środowiskach, gdzie występuje ryzyko elektrostatyczne. Ich zastosowanie pomaga zminimalizować ryzyko porażenia prądem, uszkodzeń elektrycznych urządzeń i potencjalnych zagrożeń dla personelu.

Rysunek 1: Schemat instalacji z bębnem kablowym zamontowanym na słupie uziemiającym i zaciskiem podłączonym do cysterny.

Rysunek 2: schemat instalacji z bębnem kablowym zamontowanym na cysternie i zaciskiem podłączonym do Zacisk podłączony do słupa uziemiającego.

Pobierz kartę katalogową do zwijadła przewodu uziemiającego ZECA
